AS-1型十字板剪 切 仪
一、主要用途
AS-1型十字板剪力仪是用于现场测定饱和软粘土的天然抗剪强度的仪器。对灵敏度较高的软粘土，由于取土制样的扰动，影响强度十分明显，采用本仪器可以取得更接近实际的强度指标。因本仪器是在钻孔中测定强度指标，必须与钻孔设备配套使用，一般可以试验 30 米以内的各种深度。
二、主要技术参数
1. 十字板尺寸
: Ø75 x 150mm, Ø50 x 100 mm
2.
钢环扭矩
: 80N•m
3.
扭矩精度
: 0.55 N•m
4.
导杆
: Ø30 x 1040mm
5.
仪器尺寸
: 430 x 910 x 220mm (L x W x H)
6.
仪器重量
: 40kg

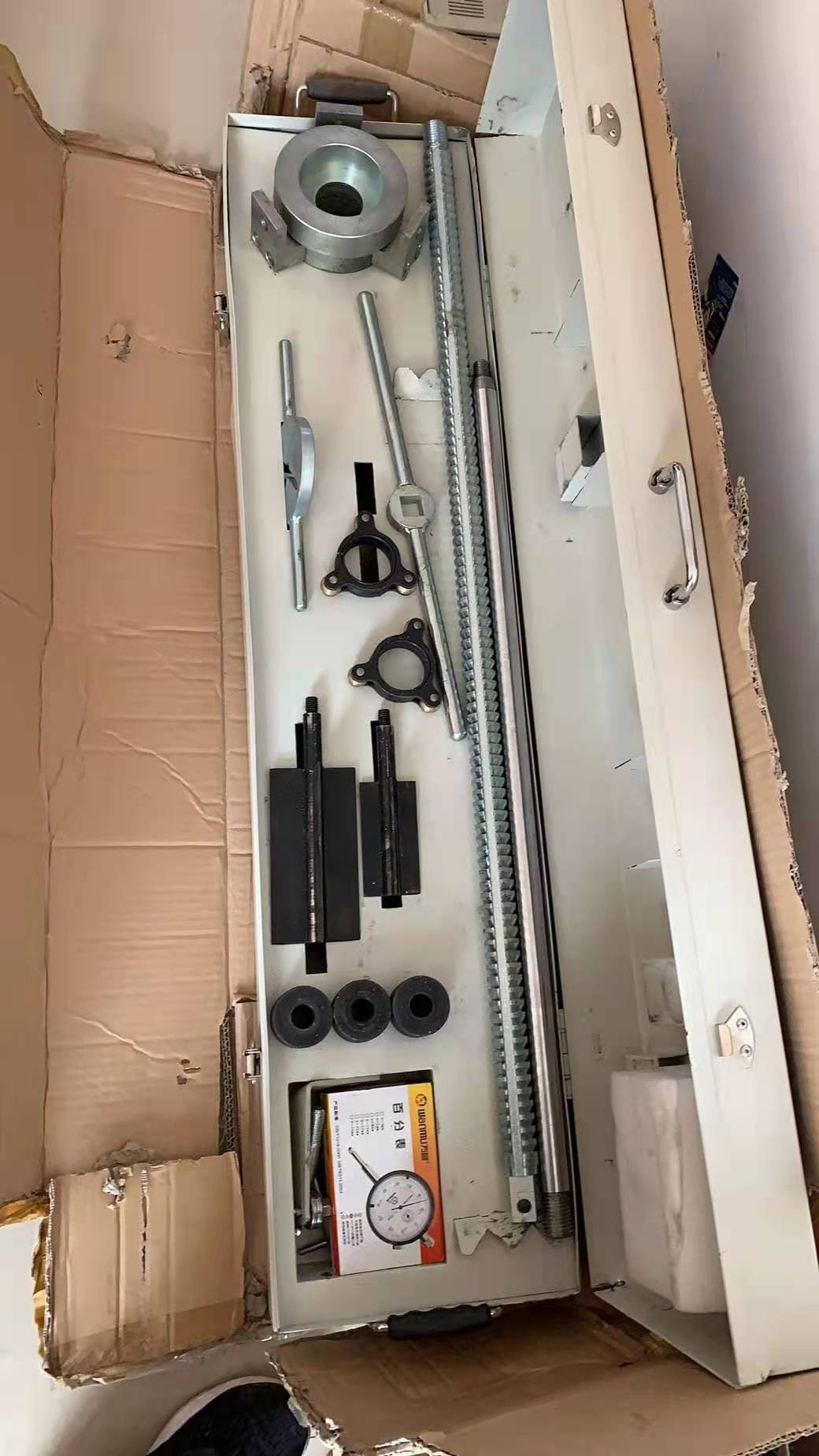

三、仪器配置 AS-1型十字板剪 切 仪
|
序号 |
名 称 |
数 量 |
备 注 |
|
|
1 |
全套仪器 |

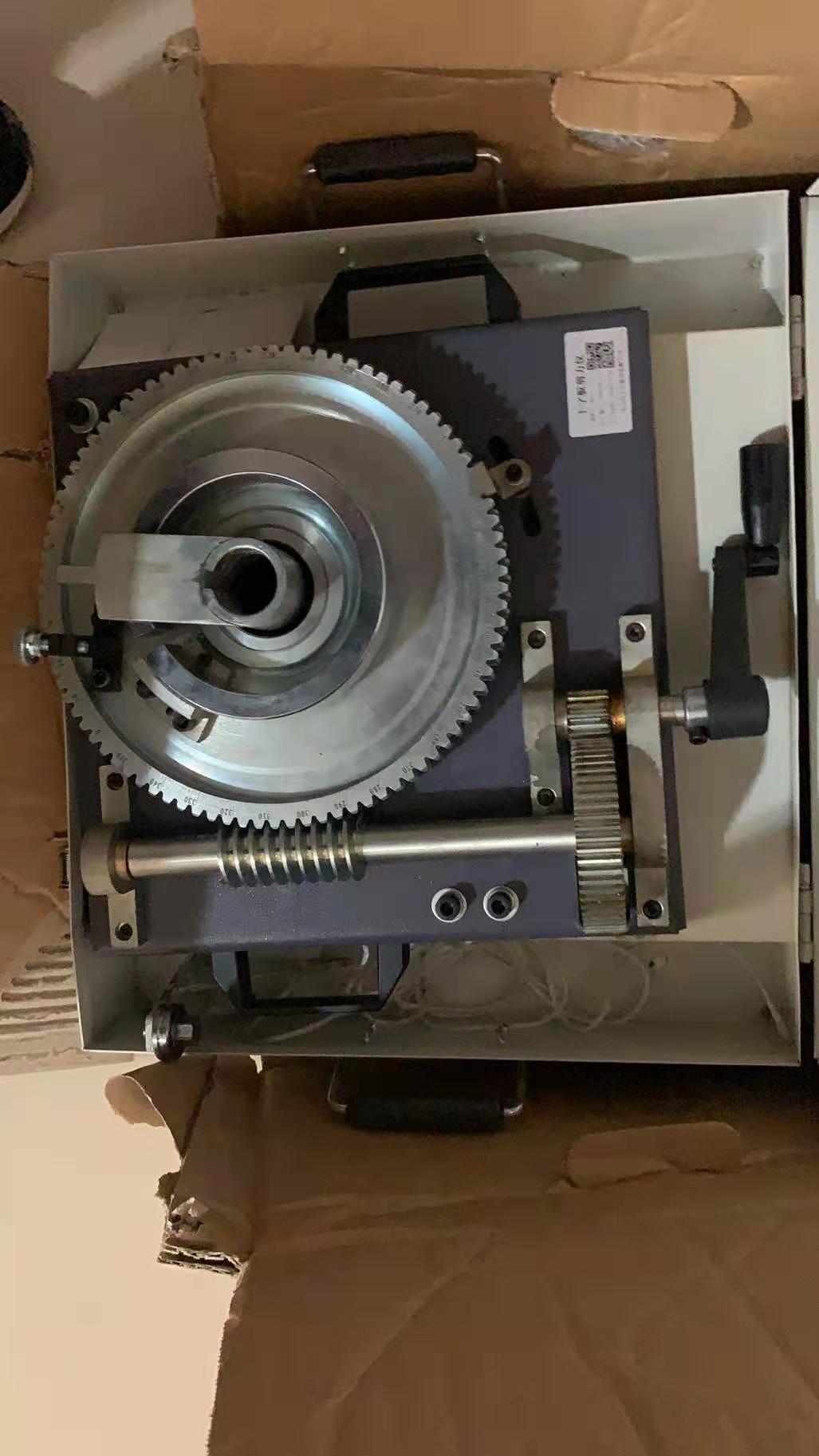

传动部件、底座部件、板头部件 |
各 1 套 |
|
|
Φ7.5cm 、 Φ5cm 板头 |
各 1 件 |
|
||
|
2 |
附备件 |
特制键 |
2 件 |
1 件备件 |
|
百分表、吊钩、摇把、导杆、扳手（卸板头专用） |
各 1 件 |
|
||
|
接头（钻杆接头螺纹用户自行加工） |
3 件 |
|
||
|
导轮 |
3 件 |
|
||
|
率定设备（荷重不附） |
1 件 |
|
||
|
导杆支圈备件、压簧 |
2 件 |
|
||
|
支爪 |
4 件 |
|
||
|
导柱（备件） |
3 件 |
|
||
|
板头（备件） φ7.5cm 及 φ5cm |
各 2 件 |
|
||
