一、 用途

ZS-20 H 型水泥胶砂振实台 是为我国水泥胶砂强度检验方法等同采用 ISO679 国际标准而设计。该仪器符合 JC/T 682 ， GB/T17671,ISO679 《水泥胶砂试体成型振实台》 标准 要求，用于水泥强度检验 的专用设 备。

二、 技术 参 数

1 、台盘（包括臂杆、 试模压 框等） 的总质量 13.75 ㎏ ± 0.25 ㎏

2 、振动部分总重量 20kg ± 0.5kg

3 、振幅（落距） 15mm ± 0.3mm

4 、振动 60 次的时间 60 秒 ± 2 秒

5 、 台盘中心至臂杆轴中心距 800mm

6 、电机转速 60 转 / 分

7 、电机功率 40W

8 、电源 AC220V 50Hz

9 、外形尺寸（长 ×宽×高） （ 1240 × 570 × 580 ）㎜

10 、净重 ≈ 8 0 ㎏

三、 ZS-20 H 型水泥胶砂振实台 工作原理

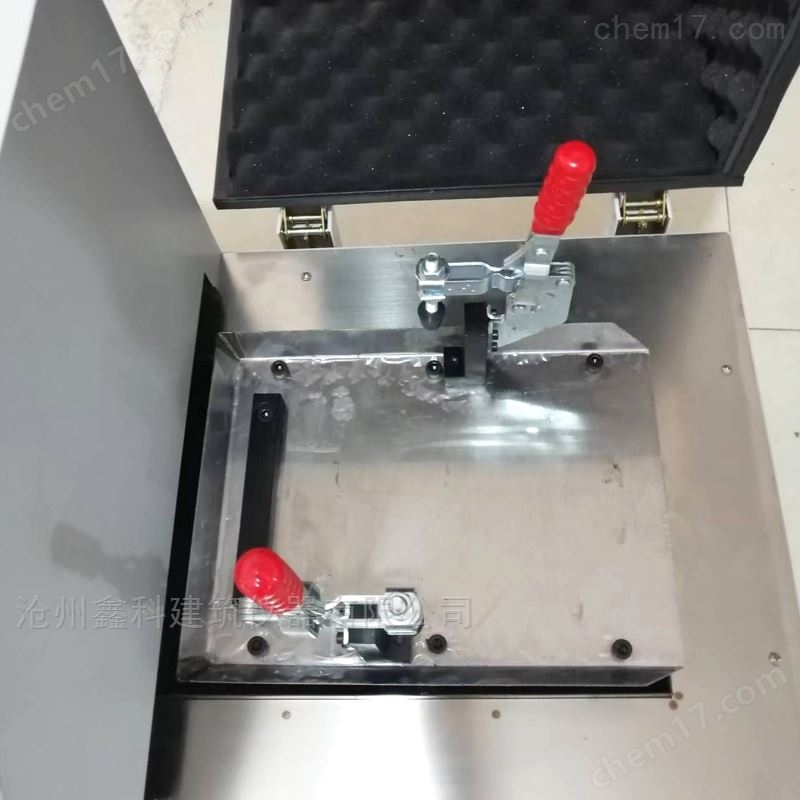

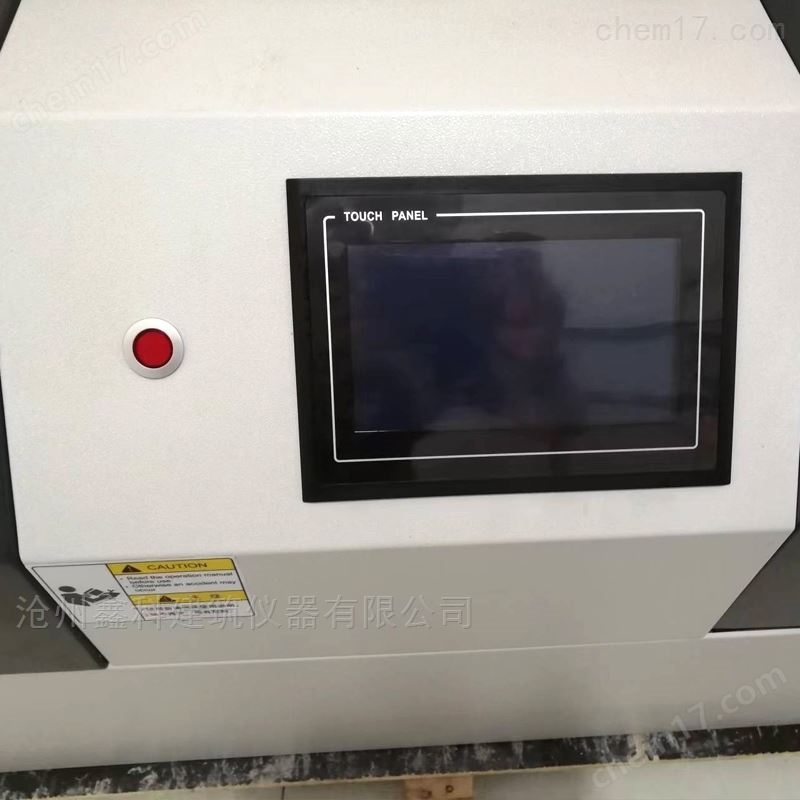

该 设备 主要由 臂杆 ， 前后 机架 ，台面，电机， 接近开关 及 程控系统组成，见图二。工作 时由电机带动凸轮转动，使振动部件上升运动，升到定值后落下，而产生 的 振动使水泥胶砂在力的作用下振实，该仪器采用液晶触摸屏控制， 60 次后自动 停止。
