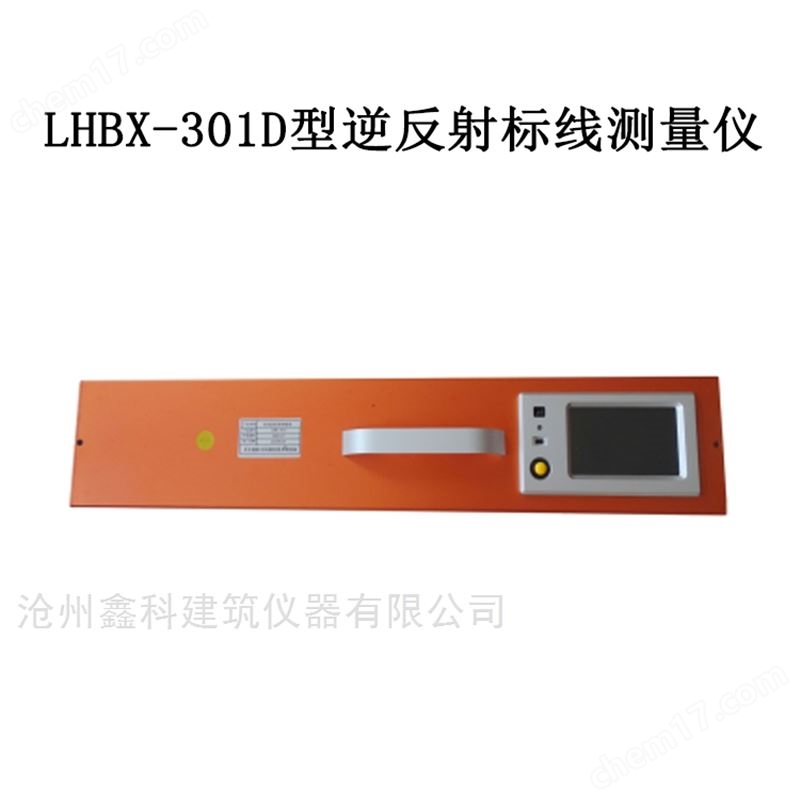

LHBX-301D 型逆反射标线测量仪

一、概述

LHNF-301 型逆反射标线测量仪是 用来测量道路标线反光性能的一种专用光学测量设备， 测量的参数是标线的逆反射系数 R ’ （或称比亮度），单位为 mcd·lx^-1·m^-2 。该仪器操作简便，量值可靠，即可用于实验室也可用于现场测量，是生产、质量监督、工程施工、监理和教学科研等单位测量公路标线逆反射光学性能的仪器。

该仪器参照国际相关技术文件和我国现行国家标准的规定设计而成，如国际照明委员会（以下简称 CIE ）的出版物第 72 号，美国 ASTM D4061-94 ，德国 DIN67520 、 67521 ，我国国家标准 GB/T 26377-2010 《逆反射测量仪》， GB/T16311-2005 《道路交通标线质量要求和检测方法》，交通行业标准 JT/T612-2004 《逆反射测量仪》， JJG （交通） 059-200 4 《逆反射测量仪计量检定规程》等。

该仪器主要由两部分组成；（ 1 ）仪器主机（包括：光源、光学系统、探测器、放大器、显示器等）；（ 2 ）仪器附件（充电器、调零板、校准板等）。

二、主要技术指标

STT-301 型逆反射标线测量仪的主要技术指标如下：

1. 仪器的观测角 α 为 1.05º ；入射角 β 为 88.76º （互补角为 1.24º ）；

2. 光源色温为 2856 K ±50K （ CIE A 光源）；

3. 探测器为硅二极管 +V （ λ ）较正器，经滤光器修正后符合 CIE 标准光度观测者光谱光视效率 V （ λ ）的要求；

4. 逆反射系数（ R’ ）的测量范围为 0~1999 mcd·lx^-1·m^-2 。

三、测量原理

STT-301 型逆反射标线测量仪的几何条件是模拟汽车在夜间公路上行驶时，汽车前照灯照射路面上用逆反材料制作的标线，经其反射后，被坐在汽车驾驶室里的司机所观察而构成
