本仪器适用于测定和评价表面处治、封层、粘层、透层及防水层等与沥青层、水泥混凝土层，公路沥青路面工程和混凝土桥面沥青铺装工程层间结合抗剪强度检测桥面板等两种不同材料之间的层间直接剪切强度或斜剪强度。也可以测定结构层-粘结层-结构层的直接剪切强度或斜剪强度。

本仪器采用数显传感器技术研发生产的一款自动数据采集剪切力及变形位移。剪切力准确度1N.。自动显示试验峰值，读数更加准确直观。

一、仪器结构及特点：

1 、液晶数据采集仪自动采集剪切力、位移保存显示，数据打印荷载，数据保存70组。

2 、加载速度匀速稳定。

3 、剪切盘安装方便快捷。

二、规格参数：

1 、仪器Z大额定载荷：10KN 分辨率：1N

2 、位移范围：1mm-30mm 分辨率0.01mm

3 、剪切Z大移动距离：100mm

4 、剪切加载速度：0-50mm/min 。可调

5 、数据采样速度：动态100-5000SPS

6 ．电源输入：220V±10％ 50HZ

7 、外形尺寸：30cm x70cm x90cm

8 、整机重量：150kg

三、 主要特性

1. 整个试验由仪器自动控制，自动测试，消除了各种人为误差。

2. 设有过压自动保护功能，仪器自动停止加压，不会因过压而损坏仪器。

3. 可打印测试峰值及变形。

4. 仪器的加载和卸载由仪器自动控制。

5. 显示采用专用芯片，消除了试验时显示闪烁现象。

6. 打印时增加了日期及时间。

四、试验方法与步骤

1. 准备工作

（1）进行现场粘结强度试验测试之前，施工完成的表面处治、封层、粘层、透层及防水层等材料应充分的养生。

（2）根据现场情况，随机选择测试点，并在现场标注。

（3）采用钻芯机现场钻取芯样，需要钻透下卧层，获取完整芯杨，一般直径为150mm±2mm，或100mm±2mm；钻芯试件侧面需要光滑、平整。每个位置需要钻取3个芯样，每个钻芯点间距不小于100mm，总间距控制在1m内。

（4）钻取试件，对于结构层-粘结层-结构层，要求上结构层厚度不小于20mm，下卧层厚度不小于50mm，当试件厚度不够时，可以采用扩展试模，将高度不够的一端，采用粘结剂将试模刻槽的一面粘结到试件上。

对于粘结层-结构层，如评价表面处治、封层、透层及防水层，以及超薄磨耗层等与下卧层的层间粘结强度，则也需要粘结扩展试模。

粘结之前试件表面需要清洗、干燥，及涂抹粘结剂等要求同前。

（5） 将试件一起置于恒温箱中20℃ ± 1 ℃保温4h后进行下一步试验。也可选择其他温度，并在报告中注明。

2. 试验步骤

（1） 选择合适的剪切环，将上压头和剪切环取出，将试件安放到下剪切环上，再放入上压头和上剪切环，剪切环的直径要控制在试件直径的0～+2mm范围内，调整试件位置，使得粘结层位于上下剪切环的垂直间距之间，且上下剪切环的中间垂直间距应小于5mm。同时调整上剪切环，使得上剪切环正好接触到试件表面。

（2） 扣紧试件紧固支撑部件。

（3） 启动压力机，开始进行上下压头加压，加载速度为0-50mm/min ± 2mm/min 。

（4） 当压力出现峰值之后，停止试验，记录最大压力值及对应的位移，压力值准确至0.1KN，位移准确至0.1mm，并给出位移-载荷曲线。试件从温控箱拿出到完成试验，时间不超过2min。

（5）观测断裂面，并详细记录。

五、使用注意事项：

1. 做粘结层直剪试验时，加载部分必须由仪器控制，不得人工强制加载或人为启动电机加载，否则会发生过载而损坏仪器。

2. 若电网干扰较大，或电压不稳，应配净化电源、UPS或交流稳压器。

3. 电源线和加载部分控制线不能受力。

4. 仪器必须良好接地。

5 ．仪器不要与大功率用电器共用一个电源插座。

6 ．仪器应置于阴凉干燥处。

7 ．仪器使用时应注意防止灰尘进入打印机或仪器内，不用时放入包装箱内。

8 ．请不要私自打开仪器，不要私自维修，以免发生意外事故或加重仪器的损坏程度。

注意：保险丝不得用铜丝等代替，以免损坏仪器或发生触电危险。

直剪试验方法

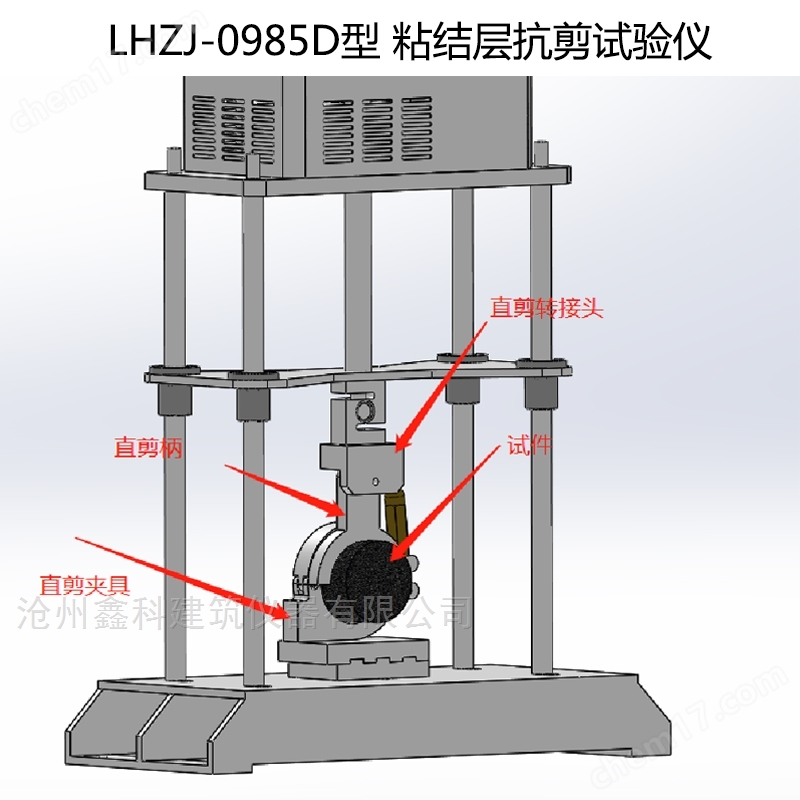

取芯样直径 100mm 试件，装入夹具并锁紧，可以用扳手对夹持手柄进行二次锁紧。将直剪转接头与传感器固定，直剪柄再与转接头固定。直剪夹具定位销轴与固定底板对接，无需固定，即可进行试验。

斜剪试验方法

取芯样直径 100mm 时间，装入夹具，试件压力角 40 度。无需固定。但试件剪切层应当高于斜剪下夹具斜面，可以通过加垫片调节试件剪切层高度。上固定座与力传感器固定，斜剪上夹具与上固定座固定。下夹具只需和固定底板良好配合即可，无需固定。即可进行试验

猛干白虎18处女嫩穴 LHZJ-0985D型 粘结层抗剪试验仪

设置界面操作说明

（设置界面，默认参数谨慎修改）

红色边框输入框为可编辑输入框，点击出现键盘，可对输入框内容进行编辑。

注意事项

1 ： 必须先按下复位按键方可进行试验。

2 ：按下试验按键，当力值大于加载系数时角度值（或位移）才进行计算。当角度值（位移值）变化时开始计算试验时间。实验中再次按下试验按键，试验强制停止。

3 ：本机设置可存储 60 组试验，但当试验超过 50 组时应当手动清空数据重新存储。（查看界面 ---- 全部删除）否组达到存储上线或可能产生冲突导致数据丢失。

4 ：谨慎操作设置界面，尤其扭力标定（压力标定）应当在充分条件下进行标定。（标定方法见设置界面操作说明）本机出厂前已进行过标定。

5 ：室外试验使用 12vDC 电源与所配逆变器连接，产生 220v 电压为本机供电。

6 ： 默认参数：

直剪仪

速率范围（ 1- 80mm/min ）

加载速率 50mm/min 运行速率 75mm/min 峰值系数 20

加载系数       20
