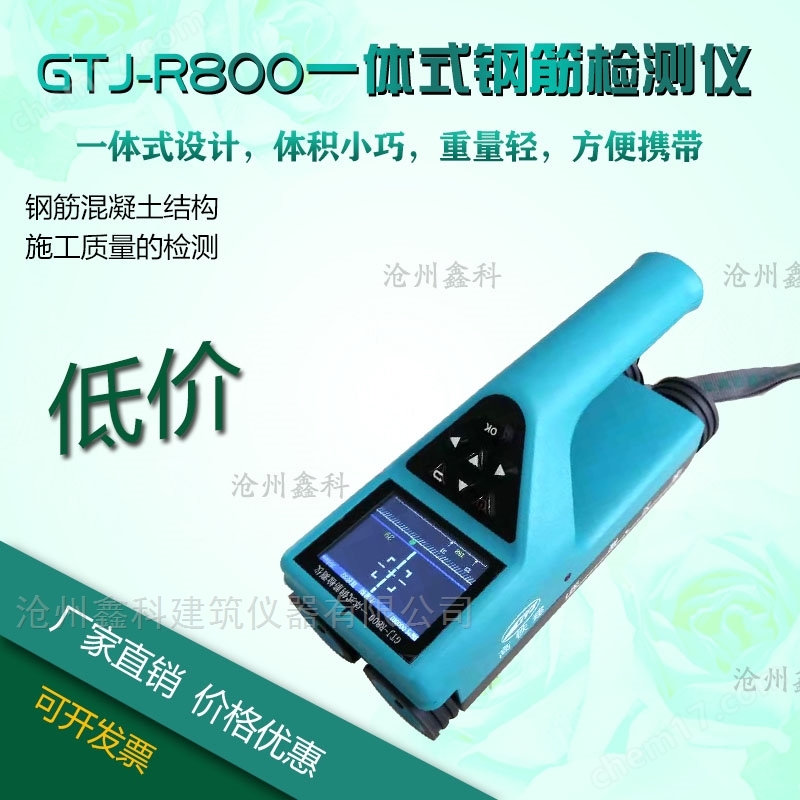

GTJ-R800 一体式钢筋检测仪
一、用途概述 ：
一体式钢筋检测仪是一种便携式无损检测仪器，可用于钢筋混凝土结构施工质量的检测，能够在混凝土表层测定钢筋位置，检测钢筋保护层厚度及钢筋直径；此外，也可以对混凝土结构内部的磁性体及导电体的位置进行检测，如墙壁内部电缆、水暖管道等，施工前的探测可以有效避免施工中对这些设施的损坏，减少意外的发生。
二、适用标准 ：
GB 50204-2015 《混凝土结构工程施工质量验收规范》
GB 50010-2010 《混凝土结构设计规范》
GB/T50344-2004 《建筑结构检测标准》
JGT/T152-2019 《混凝土中钢筋检测技术规程》
DB11/T365-2016 《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》
GBT/50784-2013 《混凝土结构现场检测技术标准》
JJF1224-2009 《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》
产品特点：
※ 新升级超大量程，Z大测试厚度240mm；
※ 一体式设计，体积小巧，重量轻，方便携带；

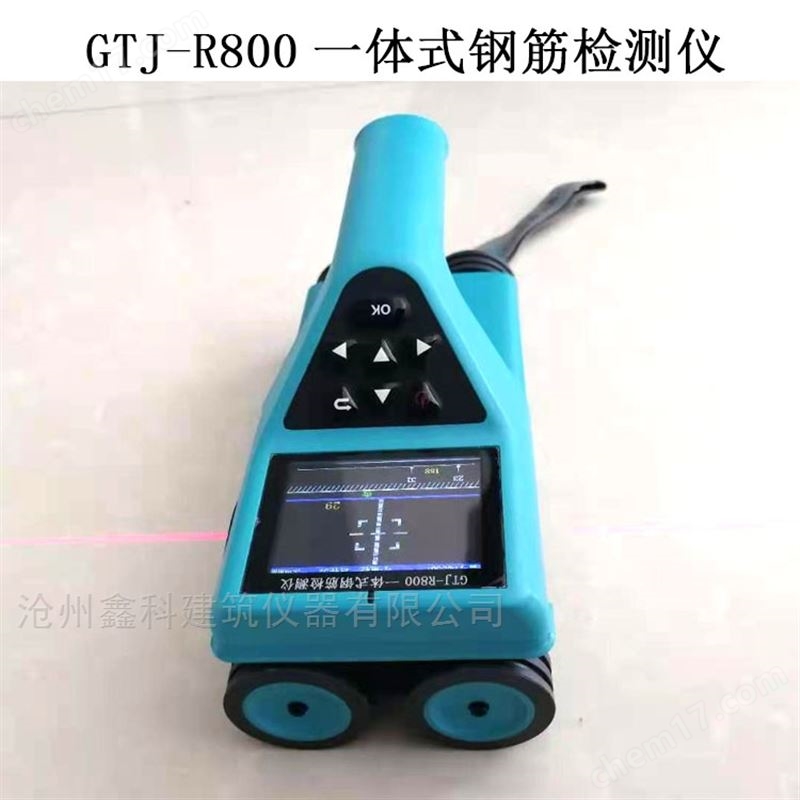

※ 无线云传输功能（选配），激光精准定位钢筋位置。
※ 厚度检测模式直观，可以自动存储厚度和钢筋间距；

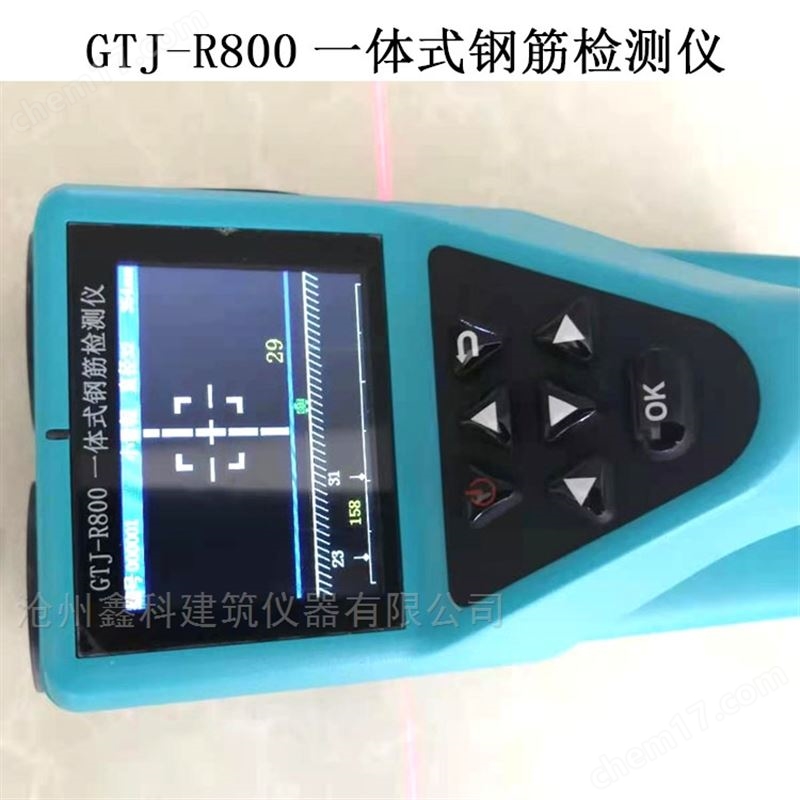

※ 波形扫描模式直观显示钢筋分布，同时显示钢筋保护层厚度和间距，密集钢筋检测分析更加直观；
※ 无边界网格/剖面扫描，波形扫描一次测量可达6m长度；
※ TF 卡存储，容量大，传输直观方便快捷；
※ PC 机专业数据分析软件，数据处理及报告生成轻松完成。
※ 可手动修正数据
※ 中英文界面自由切换，国外客户使用更加方便快捷。
技术参数：
|
规格型号 |
GTJ-R800 |
|
|
钢筋直径设置范围（ mm ） |
∅ 6mm ~ ∅ 50mm |
|
|
小量程 |
1 ~ 90mm |
|
|
大量程 |
1~210mm |
|
|
超大量程 |
1-240mm |
|
|
保护层厚度 Z 大允许误差 |
± 1 （ mm ） |
1~80mm |
|
± 2 （ mm ） |
81~120mm |
|
|
± 4 （ mm ） |
121~210mm |
|
|
± 6 （ mm ） |
211-240mm |
|
|
直径估测适用范围 |
∅ 6mm~ ∅ 32mm |
|
|
直径示值最大误差 |
±1规格 |
|
|
剖面测量功能 |
支持 |
|
|
网格测量功能 |
支持 |
|
|
波形测量功能 |
支持 |
|
|
密集钢筋功能 |
支持 |
|
|
探头自校正 |
支持 |
|
|
主机参数 |
屏幕尺寸： 2.8 英寸 分辨率： 240 × 320 体积： 220 × 93 × 110mm 重量： 0.6kg |
|
|
数据传输方式 |
TF 卡、无线云传输（选配） |
|
|
供电电源 |
锂电池 |
|
|
存储容量 |
2000 构件*1000测点 |
|
|
工作环境要求 |
温度： -10 ℃ ～ +40 ℃ 湿度：＜ 90%RH |
|
|
其他要求 |
空气中不含有腐蚀性气体 无强电磁场干扰 . 不应有大的震动和冲击 仪器避免阳光直射 |
|
