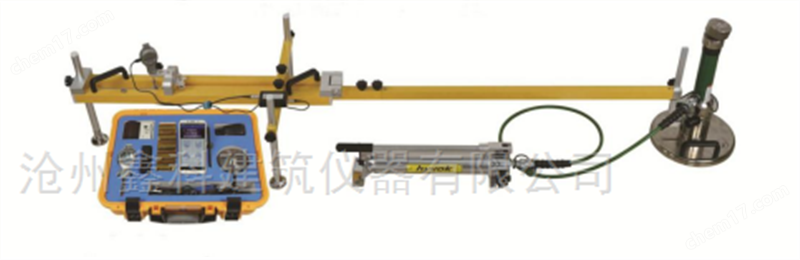

GTJ-WK30 智能地基系数测试仪
一、用途概述：
GTJ-WK 型智能地基系数测试仪适用于粗、细粒土和土填压实后的路基、基层等的地基系数的测试，也可用于计算均匀地基土的变形模量。测试地基土的应力与变形特性，确定铁路、公路路基、基层等的地基系数，该产品具备测试 K30 、 K40 、 K60 的功能。为迎合铁路信息化要求，我司联合铁路部门的专家，打破传统陈旧的测试方式将地基系数测试仪智能化，极大地提高了测试jing度和测试效率。产品质量达到国际xian jin水平。
二、适用标准：
中华人民共和国行业标准《铁路工程土工试验规程》（ TB10202-2010 ）
中华人民共和国行业标准《公路路基路面现场测试规程 》 （ JTG E60-2008 ）
三、产品特点：
※ 手机 APP 数据处理方式，实现了数据无线采集、无线传输，并提供云传输端口可对接工程检测管理系统，为实现试验数据的实时采集、数据在线分析、大数据管理等提供可靠的数据来源；
※ 采用进口传感器及部分元器件，测试精度高，试验数据更可靠；
※ 采用进口油缸及手动泵，控压、稳压性能突出； ※ GPS 精准定位；jing准显示测试项目信息
※ 位移采集装置采用加重型材，三点支撑式设计，抗震、防风能力强，保证数据精准；
※ 位移采集数据：荷载板中心单点采集，数据更客观、更精准；
※ 无线蓝牙微型打印机，现场直接打印数据以及现场照片，确保测试结果准确、客观；
※ 直接显示荷载强度和沉降值，自动计算 K30 、 K40 、 K60 值，并显示压力与沉降曲线。
※ 语音提示功能，操作更便捷。
※ 中英文界面自由切换，国外客户使用更加方便快捷。
技术参数：
|
测试适用范围 |
适用土壤类型 |
粒径不大于承载板直径1/4的各类土和土石混合填料 |
|
测试影响深度 |
0 ～500mm |
|
|
工作环境 |
温度 -10℃~40℃ 湿度 ＜90%HR |
|
|
主机参数 |
规格 |
华为手机 屏幕尺寸：5英寸 体积：145*70*10mm 重量：110g |
|
存储容量 |
视手机内存而定，10G存储容量 |
|
|
数据传输方式 |
数据无线传输，数据云传输 |
|
|
供电方式 |
视手机电池而定 |
|
|
定位方式 |
GPS |
|
|
显示方式 |
手机APP方式， 中英文可切换显示界面 |
|
|
打印机 |
连接方式 |
无线蓝牙打印 |
|
传感器 |
压力传感器量程 |
100kN |
|
位移传感器量程 |
25mm ，分辨率0.01mm |
|
|
数据采集装置 |
承载板 |
直径：300mm 厚度：25mm 重量：17.5kg |
|
加载装置 |
液压泵：压力100kN
1×120mm ，1×160mm，2×60mm |
|
|
沉降量测试装置 |
三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节)
尺寸：
2320×570×420mm(长X宽X高)
|
|
|
包装规格 |
主机箱 |
材质：工程塑料 体积：470*360*170mm 重量：7.0kg |
|
外包装箱1 |
材质：铝合金 体积：1410×510×260mm 重量：72kg |
|
|
外包装箱2 |
材质：铝合金 体积：1270×440×230mm 重量：32kg |
